Резервная батарея (RAM Backup battery)

   Кроме основной питающей батареи в LG Phenom есть ещё одна батарея, предназначенная для питания оперативной (RAM) памяти компьютера, когда он находиться в "спящем" состоянии.

   Благодаря этой батарейке (аккумулятору), компьютер помнит все изменения в своей конфигурации, сохранённые документы и настройки (если только они не сохранены на внешней карте памяти). Соответственно, если этот аккумулятор не работает (потерял свою ёмкость от старости) и не способен питать память в "режиме сна", компьютер, при каждом включении, будет восстанавливать образ операционной системы из ROM-памяти и каждый раз придётся всё "начинать заново".

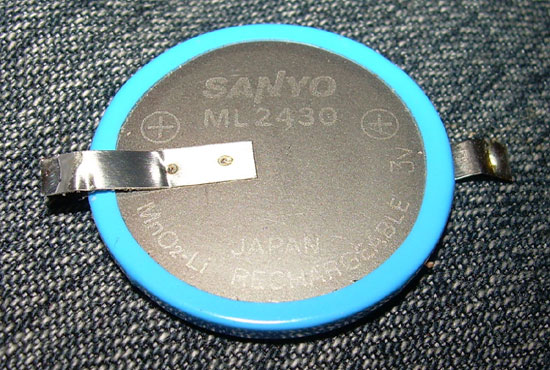

   В качестве этой "батарейки" в LG Phenom H-220c установлен 3-х вольтовый литий-диоксид марганцевый (Li-MnO2) аккумулятор фирмы SANYO со сложным названием ML2430-TT1. Здесь ML - означает тип аккумулятора (MnO2-Li); 2430 - физический размер "таблетки" - 24мм. диаметр и 3 мм. высота; TT1 - тип установки - поверхностный монтаж с 2-мя диаметрально-противоположно расположенными контактными "язычками".

   Основные характеристики:

Диаметр "таблетки"	24,5 мм.
Высота "таблетки"	3 мм.
Номинальное напряжение	3 Вольта
Номинальная ёмкость	100 мА/час
Номинальный ток заряда/разряда	0,5 мА
Максимальный ток разряда	10 мА (20 мА импульсный)
Напряжение заряда	3,1 ± 0,15 Вольта
Кол-во циклов заряд/разряд	3000 (5% разряд), 500 (20% разряд)

   А вот, кому интересно, официальный "даташит" на этот тип аккумуляторов от производителя - SANYO ML2430 (PDF, 75Кб).

   В нашем компьютере резервный аккумулятор расположен на нижней стороне материнской платы, между PCMCIA слотом и разъёмами для расширения памяти. Вот он, серебристо-голубенький на фото:

   Аккумулятор намертво впаян на материнскую плату и замена его возможна либо в сервисном центре, либо самостоятельно, но только при наличии "ровных" рук, растущих из нужного места.

   С первого взгляда можно решить, что эта батарейка заменяема любой стандартной батарейкой, например такой, как используется в материнских платах "больших" компьютеров для хранения настроек БИОСа (CR2430), но это не так... Заменить конечно можно, но во первых - обычная батарейка быстро разрядиться и её придётся часто менять (что не очень удобно, т.к. для этого необходимо разбирать всё устройство). Во вторых - т.к. в оригинале используется аккумулятор, то вполне возможен такой вариант, что при подаче на "обычную" Li-ion батарейку напряжения заряда, она (не способная заряжаться) просто вскипит, раздуется и, в лучшем случае, просто перестанет работать, а в худшем - взорвётся, как это бывает с батареями в сотовых телефонах.

   В любом случаем, при возможности лучше заменять её на аналогичный аккумулятор, либо аккумулятор со схожими параметрами типоразмеров 2330, 2354, 2430, 2450, 2477, 3032.

   В своём Phenom-е я заменил эту батарейку на аккумулятор от сотового телефона, о том как это было можно прочитать ЗДЕСЬ.

   Так же, в тёмных глубинах интернета была найдена реликтовая самописная инструкция в картинках (не особо хорошего качества) по замене резервного аккумулятора в Phenom-е. Инструкция на английском языке, а скачать её можно вот по ЭТОЙ ССЫЛКЕ (PDF, 520Кб).

YK aka 9219k, 08.11.2012г.
