Итак, пока корпус моего фенома сохнет после покрасочных работ, было решено заняться главной аппаратной проблемой компьютера, а именно - заменой неисправного резервного аккумулятора, подпитывающего оперативную память в режиме сна.

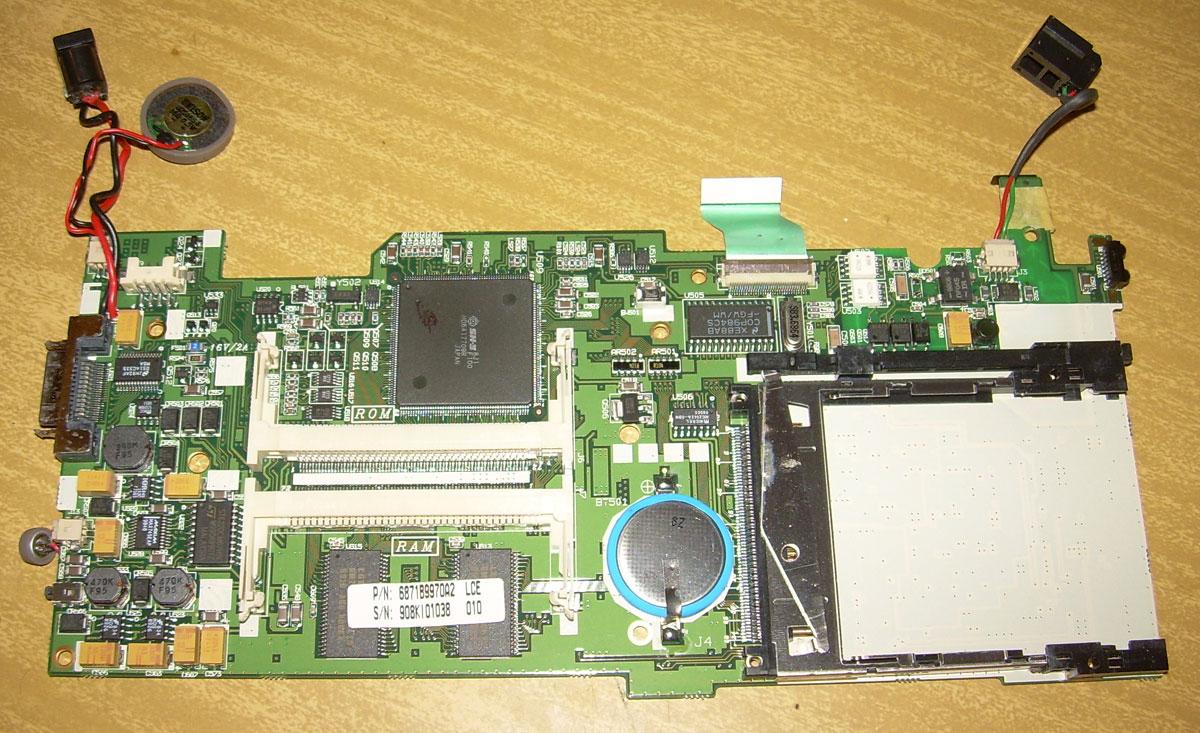

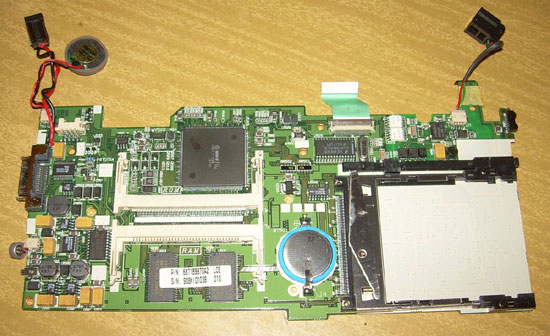

   А вот и он - круглая блестящая шайба на материнской плате :

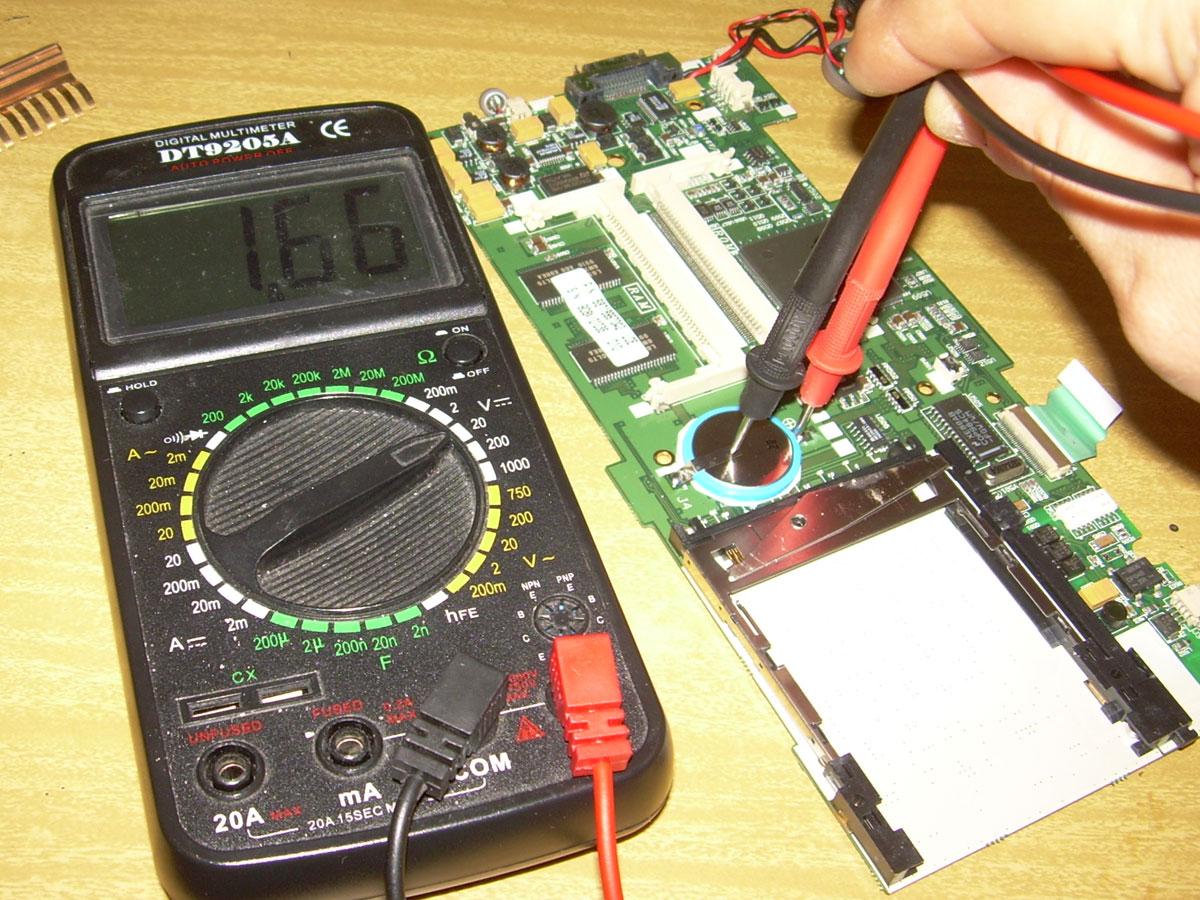

   Замеряю напряжение... Вместо положенных 3 вольт, на нём присутсвуют жалкие 1,66 вольта.

   Выбора нету - надо менять. Паяльник в руки и вот он... SANYO ML-2430 редкий марганцево-литиевый аккумулятор.

   Все поиски чего-то похожего на радиорынке и по конторам не дали ни какого результата :( Только в одной фирме мне пообещали в течение месяца привезти подобную "батареечку" прямиком из Китая за 15 долларов. Естесственно, внутренняя жаба проквакала громкое "НЕТ" и было принято нелёгкое решение заменить данный аккум на что-то более распространённое и дешёвое. Выбор был остановлен на аккумуляторе от сотового телефона.

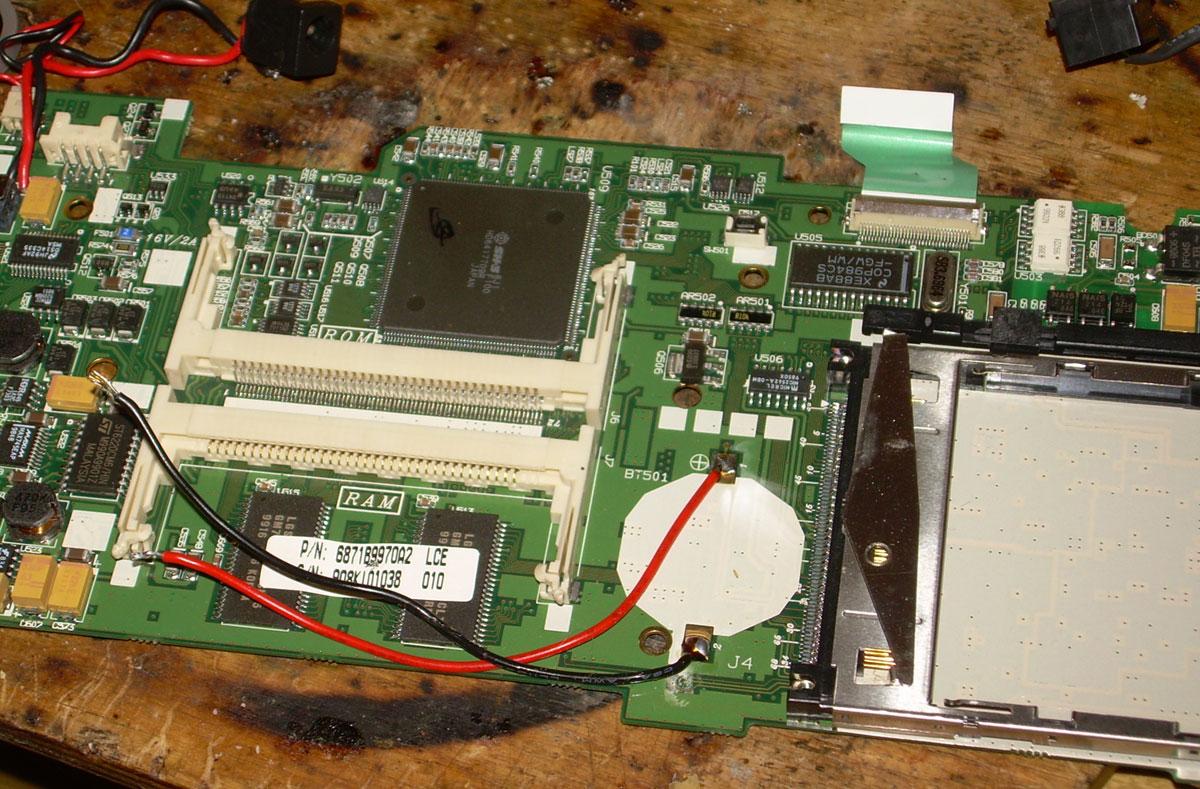

   Для начала, к старым контактным площадкам родного аккумулятора были подпаяны два проводка и замеряно напряжение зарядки.

   Итого, мы имеем 3.13 вольта напряжения зарядки - как-то ни туда ни сюда... :( Для более-менее нормальной зарядки аккумулятора сотового телефона (3,7 вольта) необходимо хотя бы 4 вольта, иначе контроллер зарядки просто не подаст заниженное напряжение на "банку". В то же время - подавать в цепь питания оперативной памяти почти четыре вольта вместо положенных 3-ёх как-то не хотелось... Поэтому было решено запитывать зарядку аккумулятора от цепи зарядки основного аккумулятора фенома (14-16 Вольт), а на память подавать напряжение снятое напрямую с "банки" аккума через простой понижающий делитель (можно было бы, конечно, использовать интегральный стабилизатор на 3 вольта, но зачем "городить огород" :)

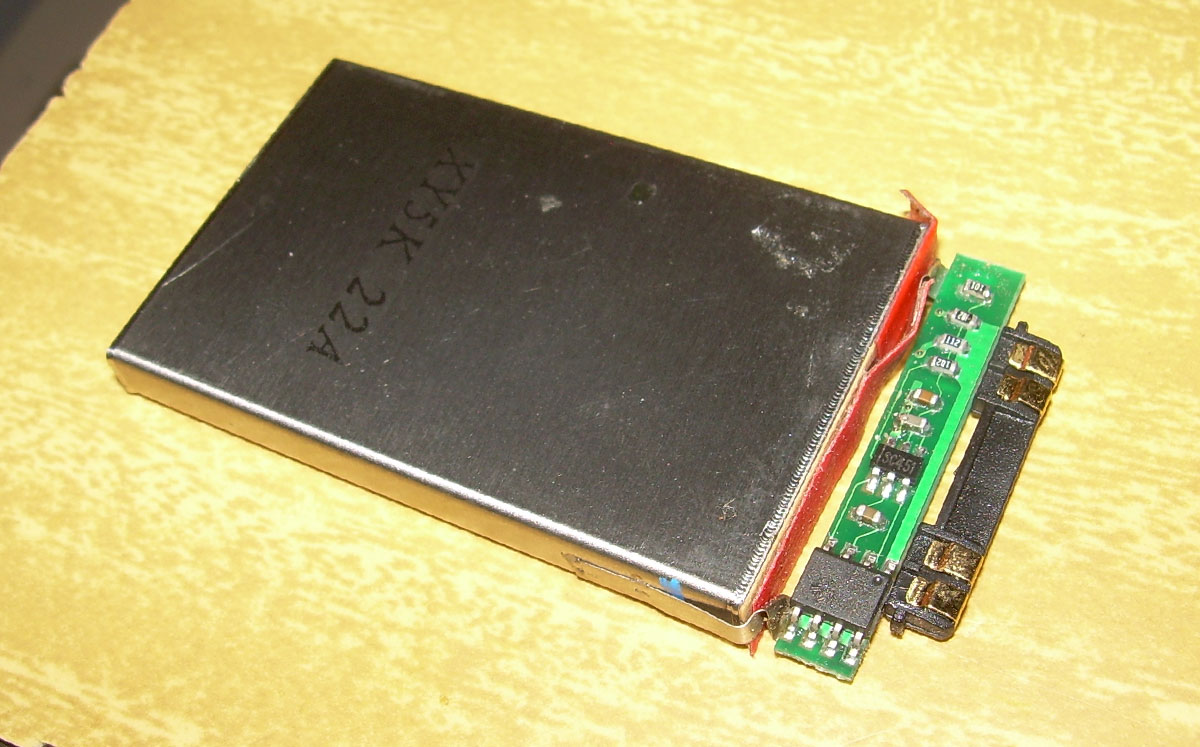

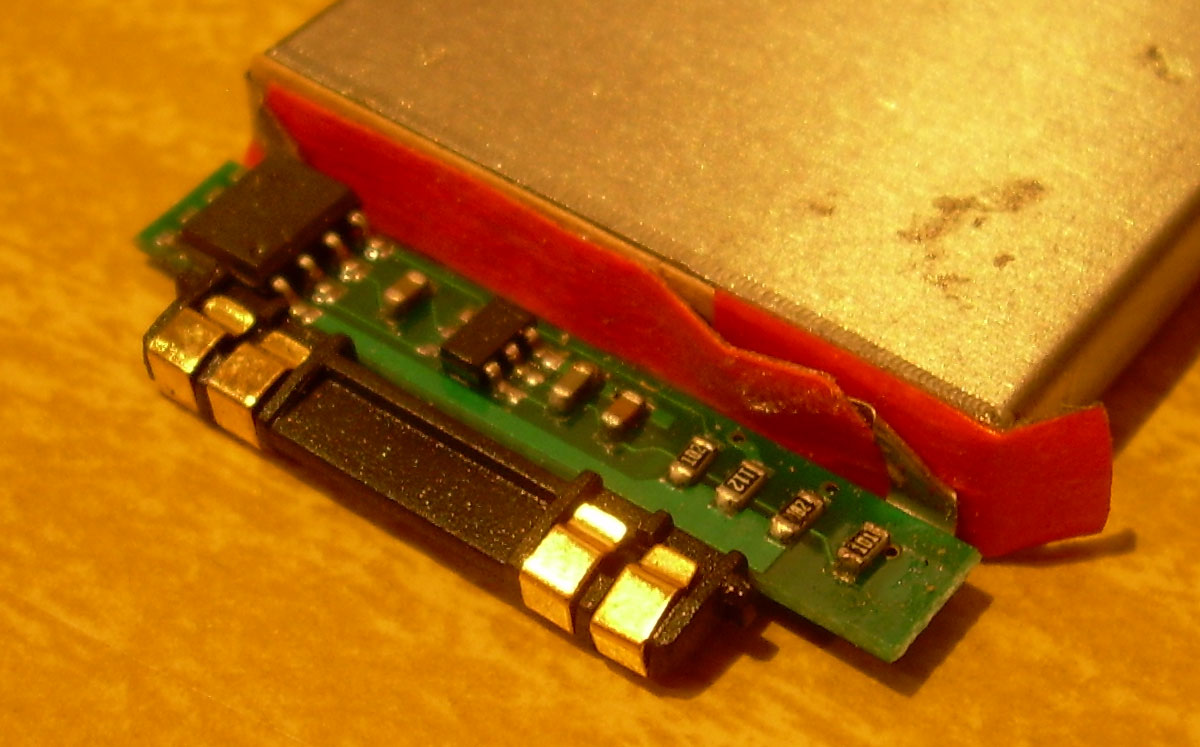

   Учитывая ограниченное внутреннее пространство в корпусе фенома и наличие на выбор с десяток старых аккумуляторов от сотовых телефонов, был подобран аккум от старинного Samsung-а S500. "Банка" почти в идеальном состоянии, не "дутая", 3.7 Вольта при 650 мА/ч. Контроллер заряда стандартный - "плюс", "минус вход", "минус выход", "температура".

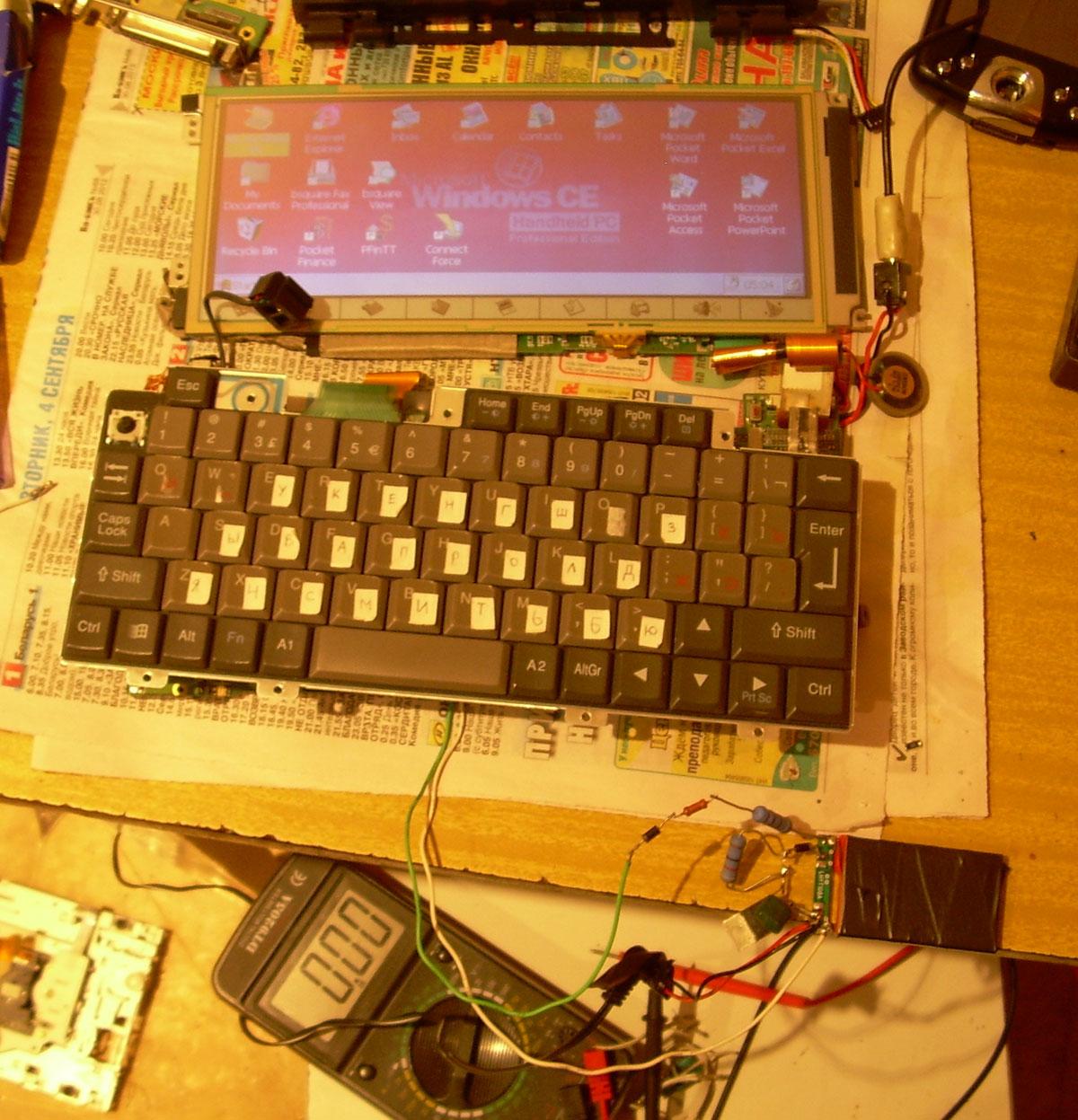

   "По-рыхлому", на коленке была собрана простенькая схемка "заряда-разряда" аккумулятора с условиями максимально-приближёнными к боевым:

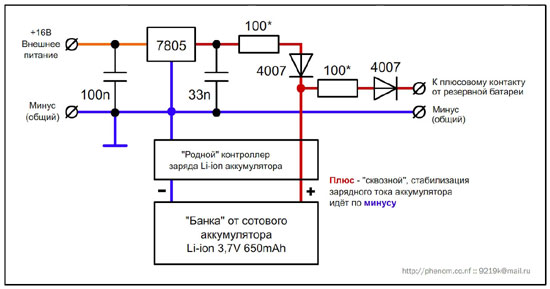

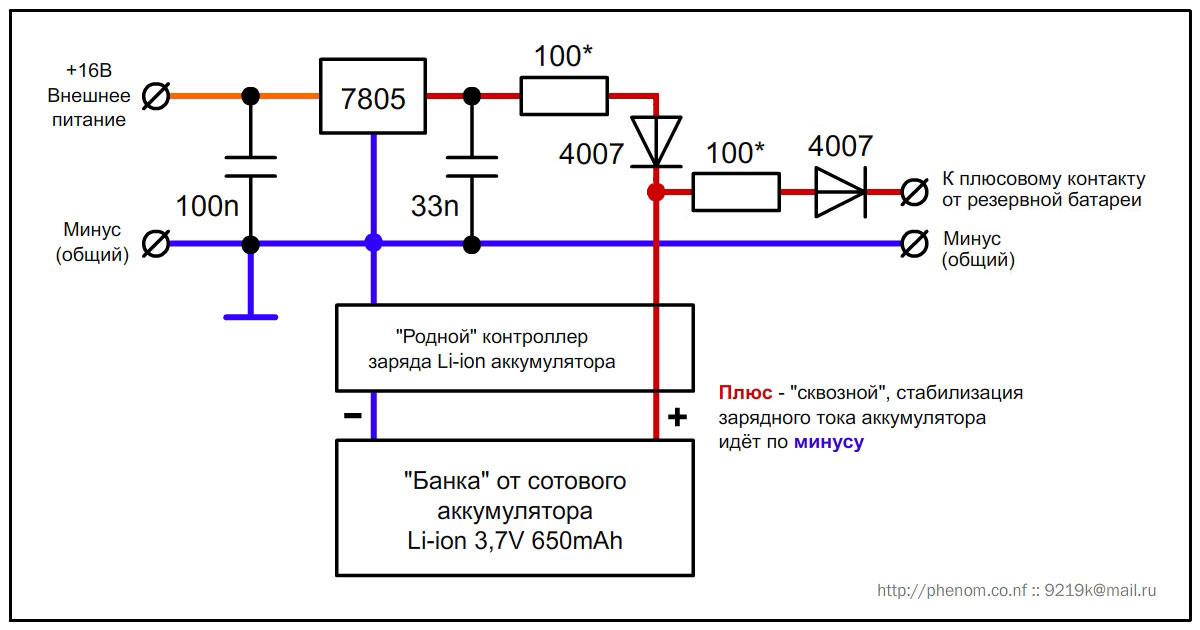

   В результате некоторых манипуляций с номиналами деталей, сверхсложных рассчётов по методу "научного тыка" и такой-то матери :) окончательная схема внедрения нестандартного аккумулятора в тельце Phenom-а приняла следующий вид:

   Несколько "прогонов" полученной схемы в разных режимах работы фенома показали довольно приличную стабильность напряжения на выходе - 3.1 ... 3.2 Вольта. При этом, напряжение зарядки аккумулятора было порядка 4.5 вольт (при 14-15 Вольтах входного напряжения от зарядного устройства).

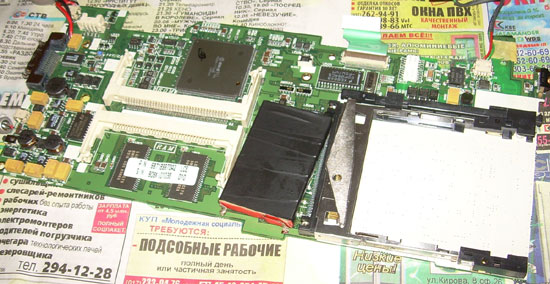

   Ну что-ж... Работоспособность решения доказана практически, пора заняться самым интересным моментом реализации, а именно - впихнуть невпихуемое... :) Первые приблизительные замеры показали - новый аккумулятор (в голом виде - без контроллера заряда) прекрасно "становиться" на материнскую плату компьютера в промежуток между PCMCIA слотом и разъёмами расширения памяти.

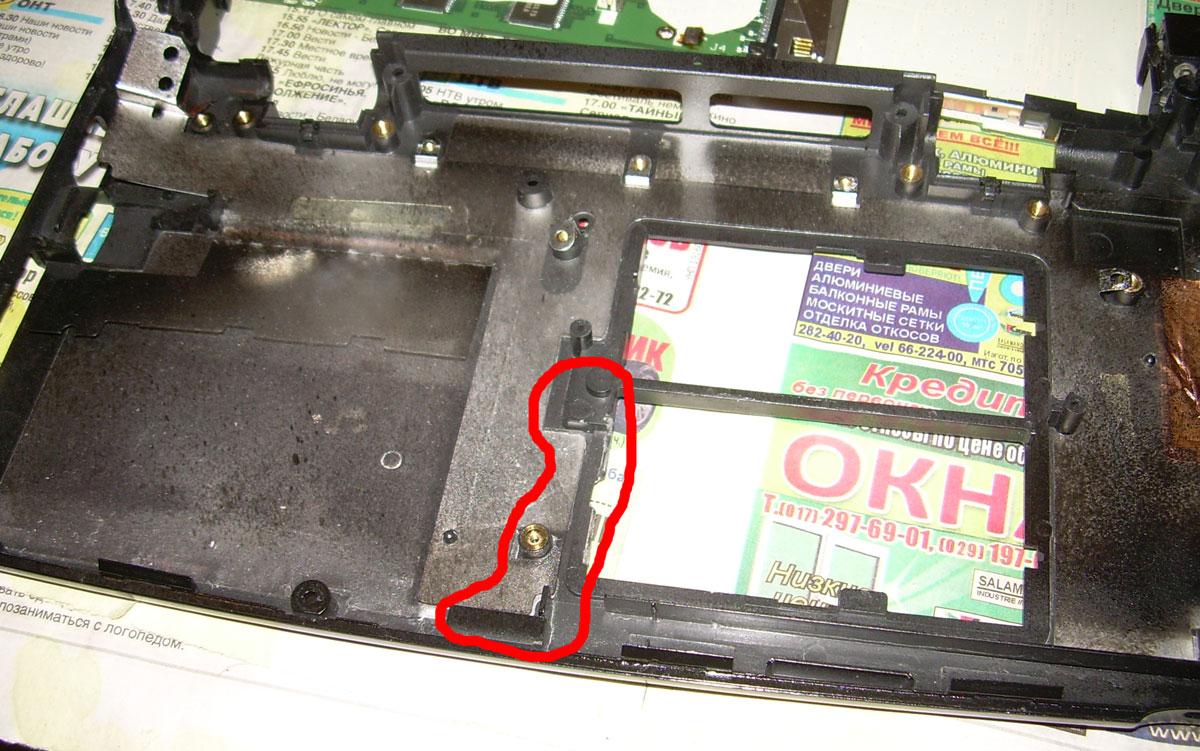

   Но полностью закрыть корпус мешают крепёжные элементы на нижней крышке... На помощь приходят кусачки, нож и наждачная бумага.

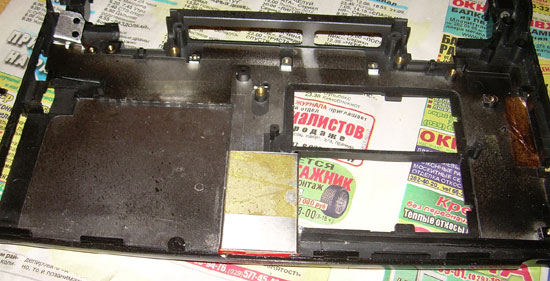

   Вуаля!

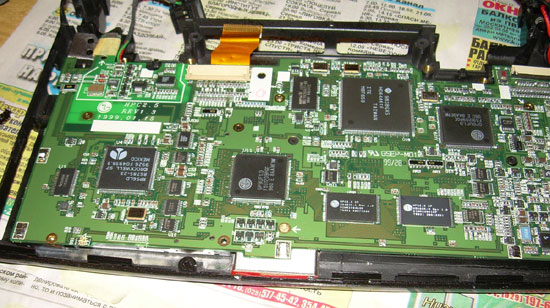

   Аккумулятор прекрасно помещается в полученную "нишу", сверху на него идеально ложиться материнская плата. Остаётся даже немного места в отсеке для стилуса, чтобы расположить резистор и диод, через которые напряжение с "банки" подаётся на материнку.

   Сам контроллер заряда аккумулятора и цепь его питания (стабилизатор 7805 с обвеской) за неимением места были вынесены в отсек установки дополнительных модулей памяти (всё равно, искать сейчас память такого формата бесполезно - чего-ж месту зря пропадать :)

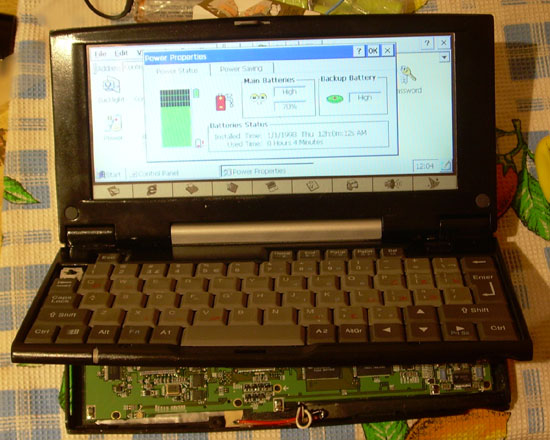

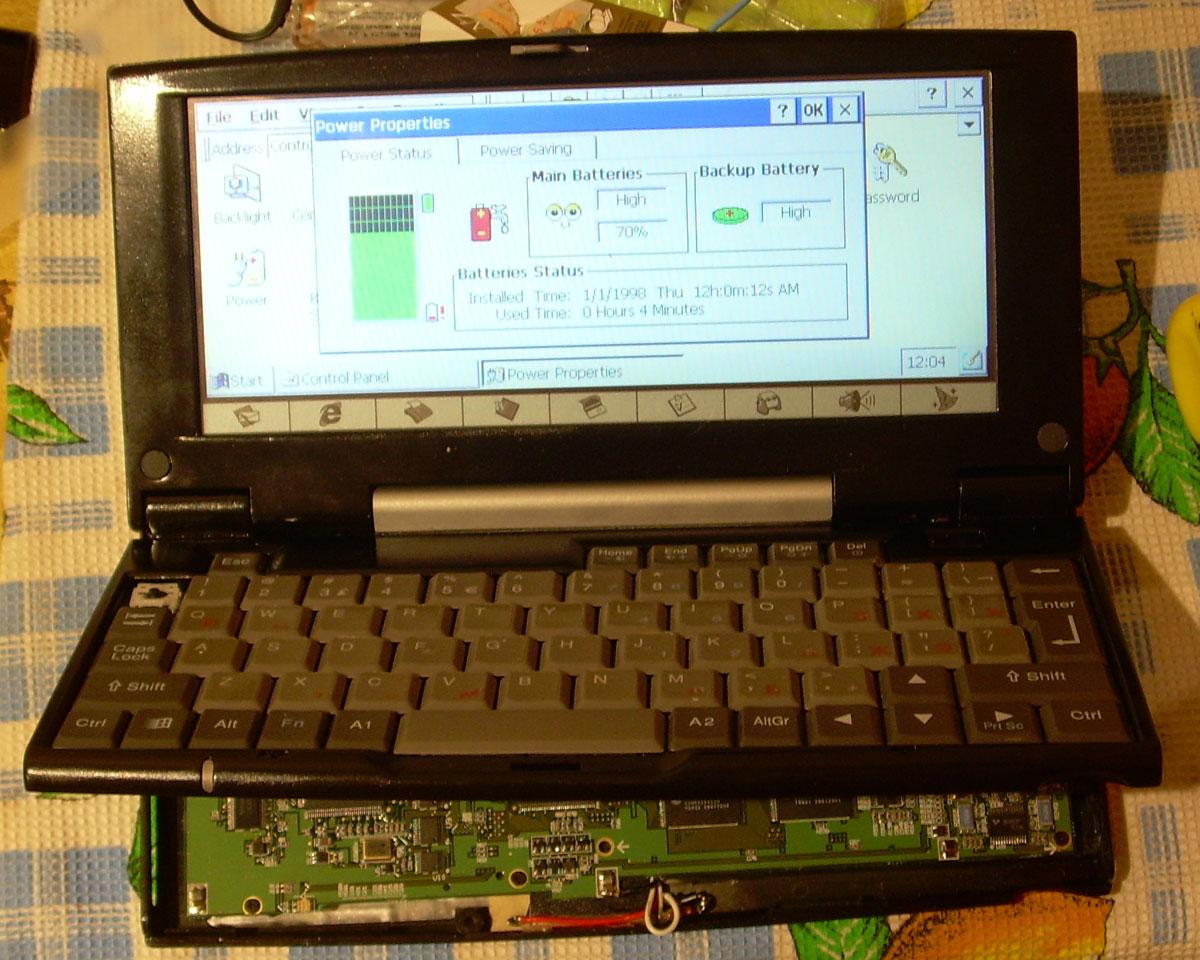

   И вот - волнующий момент включения! Новый аккумулятор заряжается, питает память в режиме сна, не перегревается, не пере/недо-заряжается. Материнская плата изумительно распознаёт напряжение на нём (Hi level, Low level) - в общем всё работает так, как должно.

   PS: Дальнейшая эксплуатация показала, что полностью заряженный резервный аккумулятор способен подпитывать память как минимум в течение 3-ёх недель (дольше не проверял), вместо 27 часов с оригинальным аккумулятором.

YK aka 9219k, 26.01.2013г.
