Конкретно мой Phenom, к сожалению (а может и к счастью :) ), имеет в комплекте в качестве зарядного устройства обычный трансформаторный нестабилизированный блок питания.

   Для тех "кто в танке" коротенечко поясню, чем отличается мой блок питания от стандартного родного зарядного. А отличается, в основном, размером и весом. В обычном (в моём) блоке питания стоит тяжёлый и громоздкий трансформатор на 50 Гц, а в импульсном - лёгкий высокочастотный трансформатор и генератор. Импульсный блок питания в 99% случаев стабилизирован, то есть выдаёт напряжение, не зависящее от нагрузки и параметров окружающей среды.

   Мой же блок, просто преобразует сетевые 220 вольт в более-менее приличные 16 вольт (или около того), после чего выпрямляет их диодным мостом и сглаживает пульсации электролитическим конденсатором. При этом, если напряжение в сети вдруг прыгнет или провалиться на, допустим, 20 вольт (сосед включил в смежную розетку перфоратор :) ), то и выходное напряжение блока скоканёт на пару вольт вверх (ну или вниз).

   Но! Как показала практика довольно уже долгого использования этого блока для зарядки Phenoma - он прекрасно работает и прекрасно заряжает компьютер не перегреваясь сам и не вызывая абсолютно никаких внешних отрицательных эффектов (нагрев, пере/недозаряд, глюки в работе). Всё дело в хорошо продуманной, прекрасно стабилизированной, не побоюсь этого слова - "дубовой" внутренней схеме питания Phenom-а, реализованной на его материнской плате.

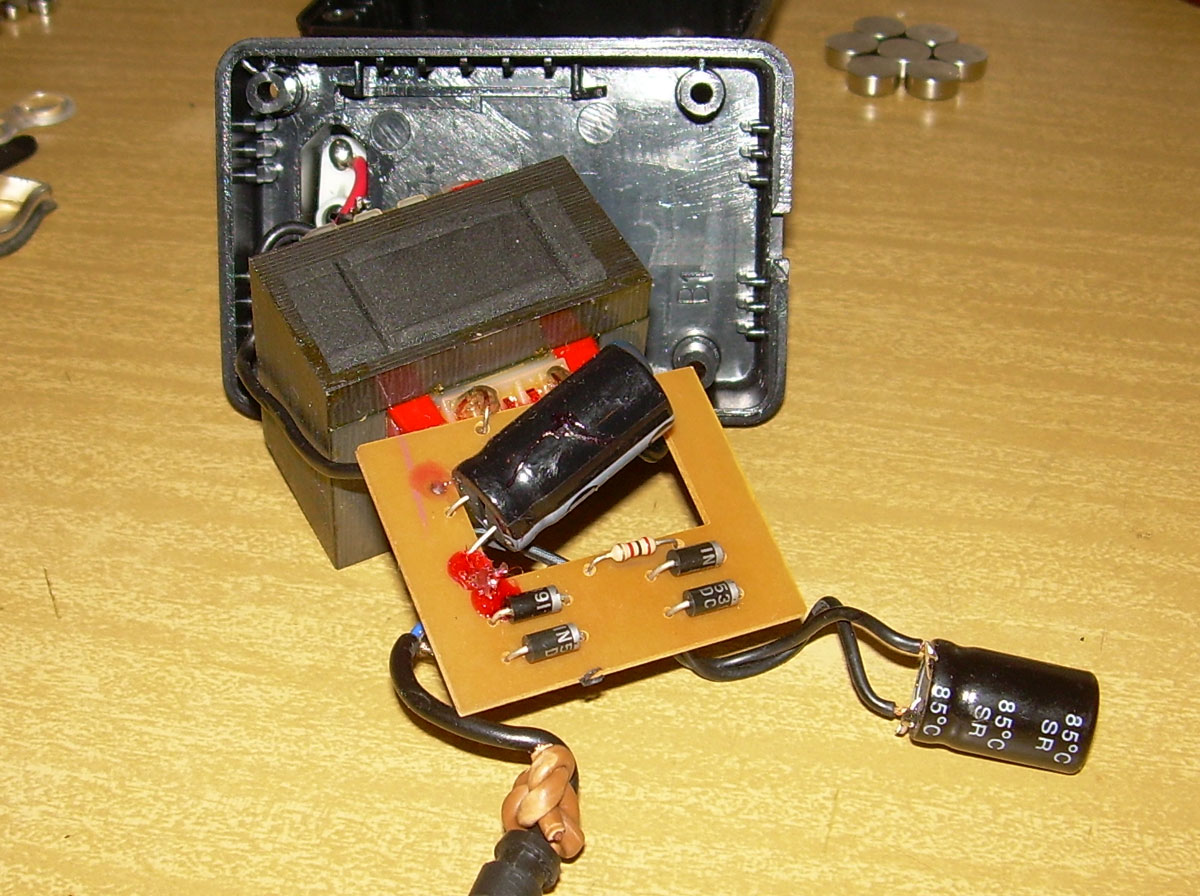

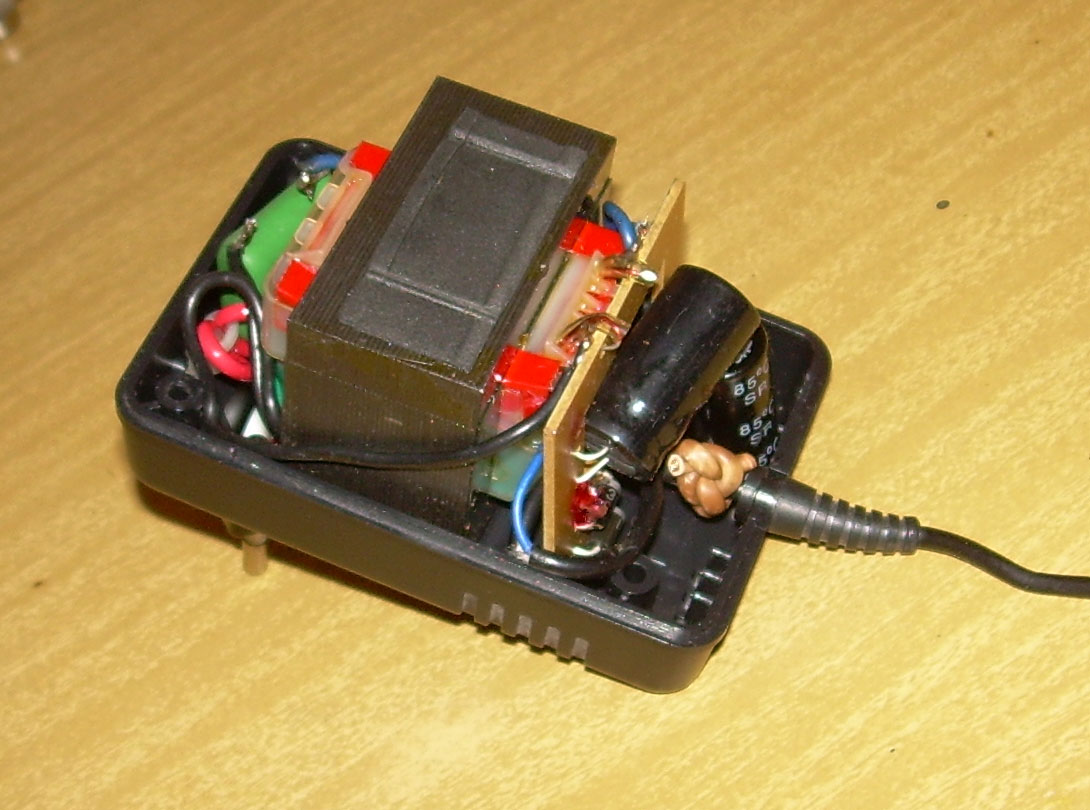

   Вот как выглядят внутренности моего блока питания:

   Обычный трансформатор, обычный выпрямительный мостик на диодах 1N5391, два сглаживающих электролитических конденсатора 2200мкФ х 25В (итого 4400мкФ), плюс к этому - якобы дополнительно фильтрующий от помех конденсатор на 220нФ, соединяющий минус и сердечник трансформатора. Так же на печатной платке в блоке питания расположен ведущий в никуда резистор, который раньше скорее всего использовался для подключения светодиода.

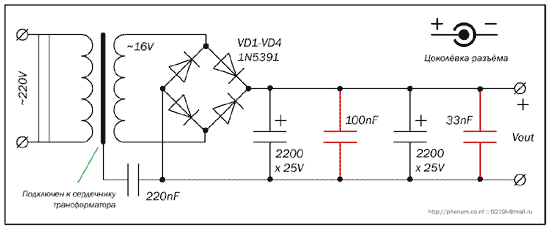

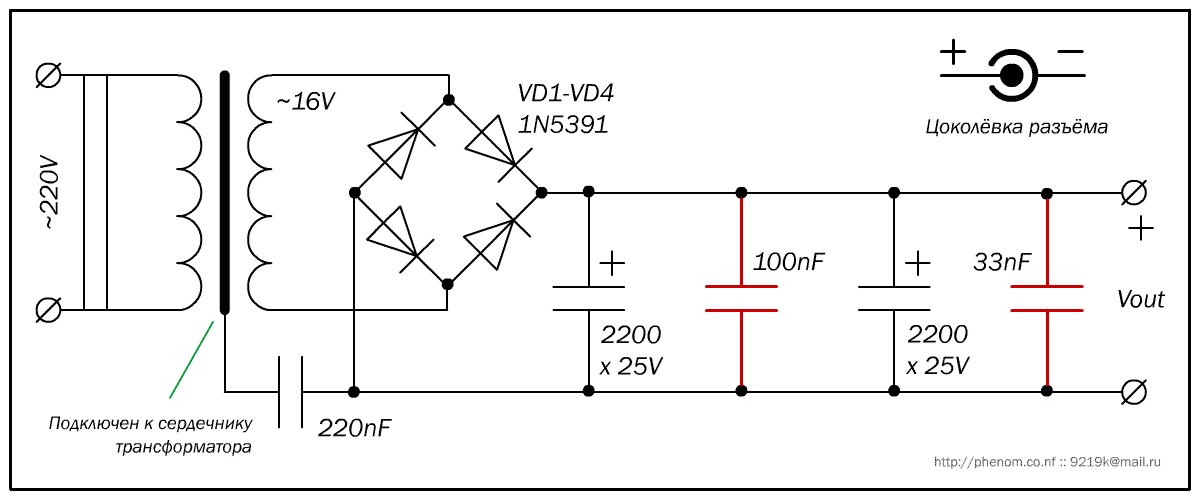

   Единственное, что можно сюда добавить, так это парочку керамических конденсаторов (например, на 0.1мкФ и на 0.033мкФ) на выходе блока питания (параллельно электролитам) для фильтрации высокочастотных помех. На схеме я отметил их красненьким:

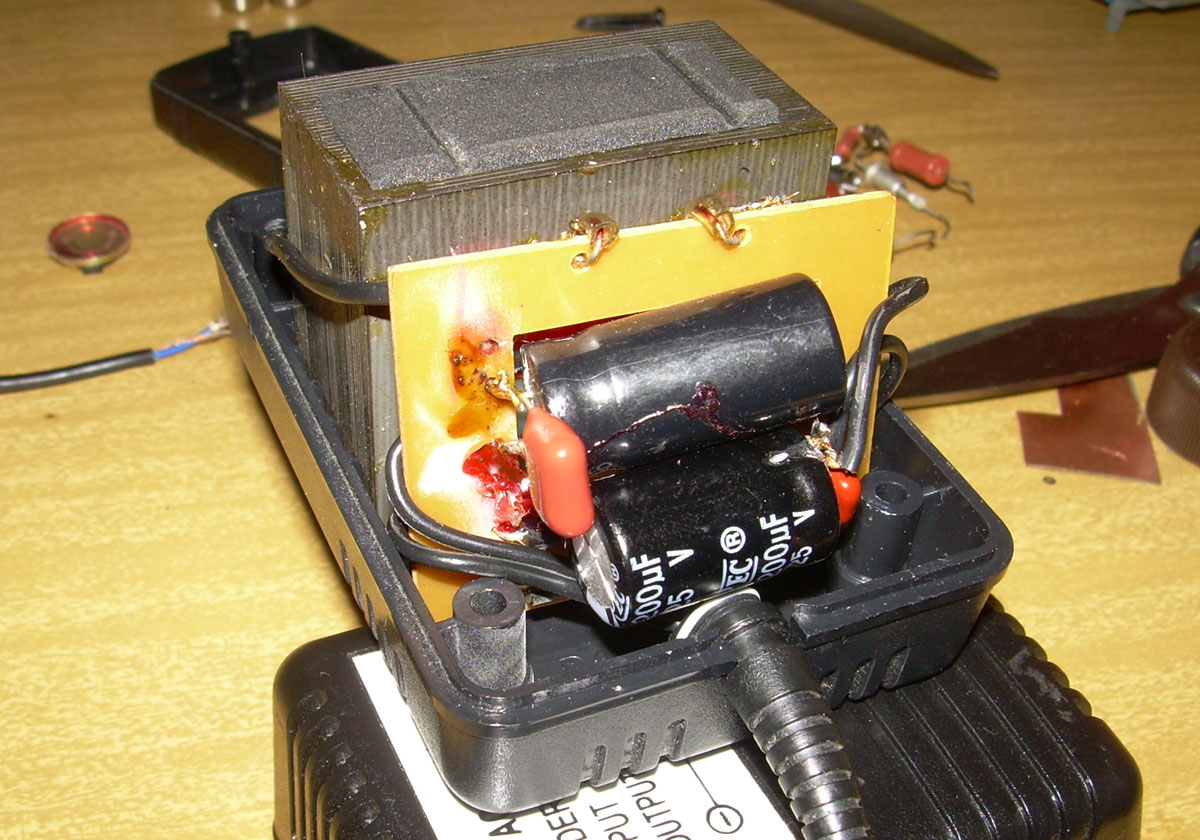

   Напаял дополнительные конденсаторы прямо на ножки электролитов - не очень красиво, зато просто, быстро и, всё-равно, никому не видно в корпусе :)

   Как и ожидалось, абсолютно никакого видимого эффекта моё "усовершенствование" не принесло, но на душе как-то спокойней стало :)

   Заодно, раз уж паяльник в руках, перепаял разъём "папку", которым, собственно, зарядное подключается к компьютеру.

YK aka 9219k, 24.11.2012г.
