Основная Li-ion батарея LG PHENOM-а

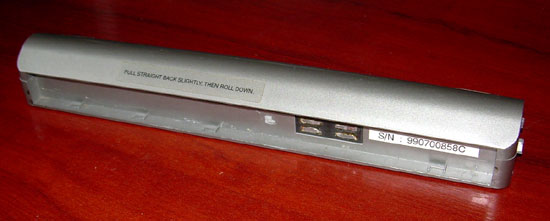

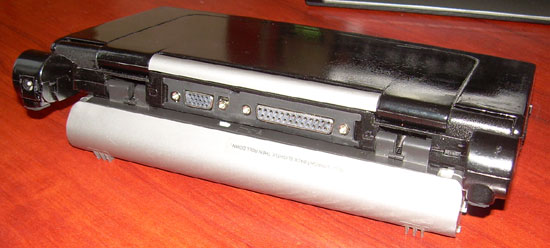

   Основная питающая батарея LG Phenom Express-а располагается в съёмном модуле, устанавливаемом в задней части компьютера. Внешне этот модуль представляет собой серебристный (а может и не серебристый :) ) цилиндрический пластмассовый контейнер с четырьмя контактными площадками для подключения к системе питания компьютера.

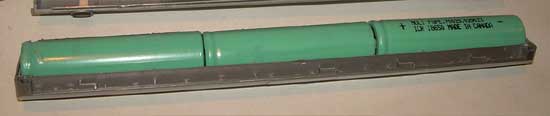

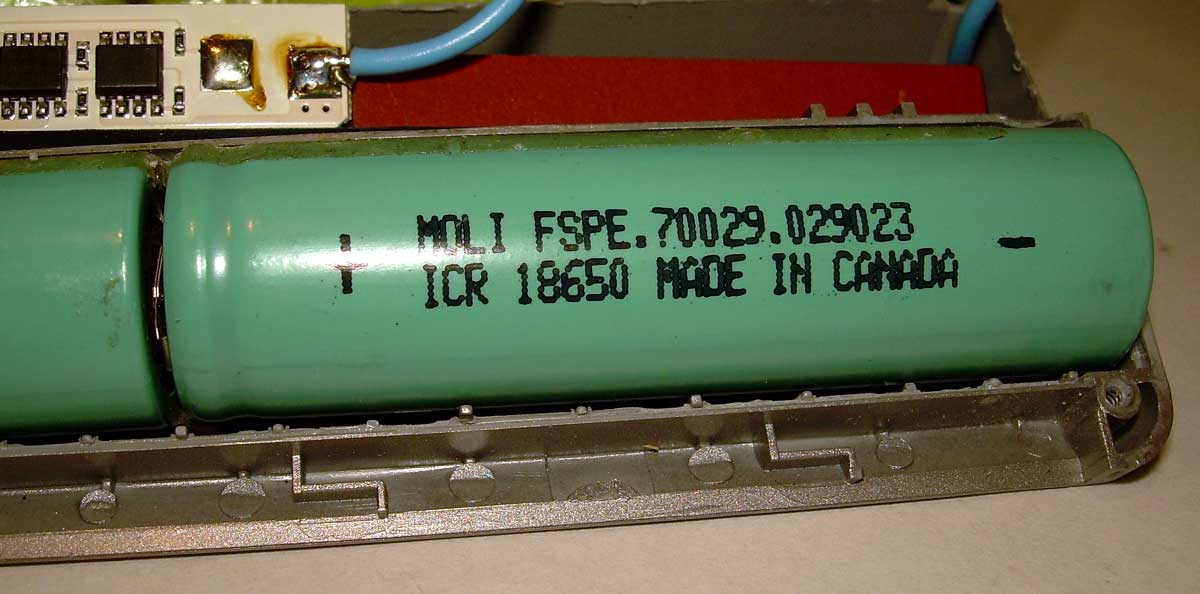

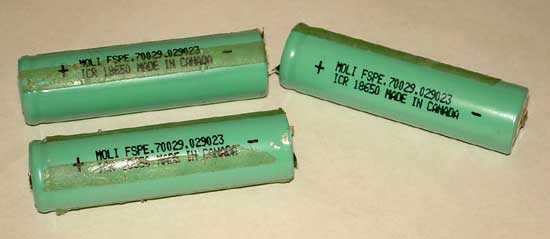

   Внутри корпуса батареи располагаются три 3,7-вольтовых акуумулятора типоразмера 18650, производства (во всяком случае в моём Phenom-е) канадской конторы MoliCel.

   К сожалению, нигде в интернете не удалось найти никакой информации по этим аккумуляторам, кроме как то, что их ёмкость (у новых) должна быть 1500 мА/ч (источник)

   Аккумуляторы соединены последовательно при помощи тонких стальных полосок на точечной сварке, что даёт общее напряжение батареи: 3,7В х 3 = 11,1 Вольта. Учитывая, что напряжение на полностью заряженных аккумуляторах 18650 на "холостом ходу" должно быть порядка 4-4,2 вольт, получаем напряжение на батарее >= 12 вольт.

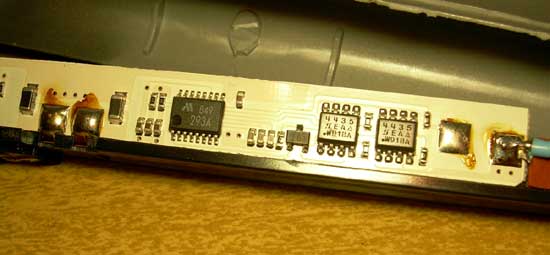

   Используемые в батарее Phenom-а аккумуляторы 18650 не снабжены индивидуальными схемами защиты от пере(недо)напряжения (проверено!). Для всей батареи используется общий контроллер заряда/разряда. Расположен он на маленькой печатной платке там же, в корпусе батареи:

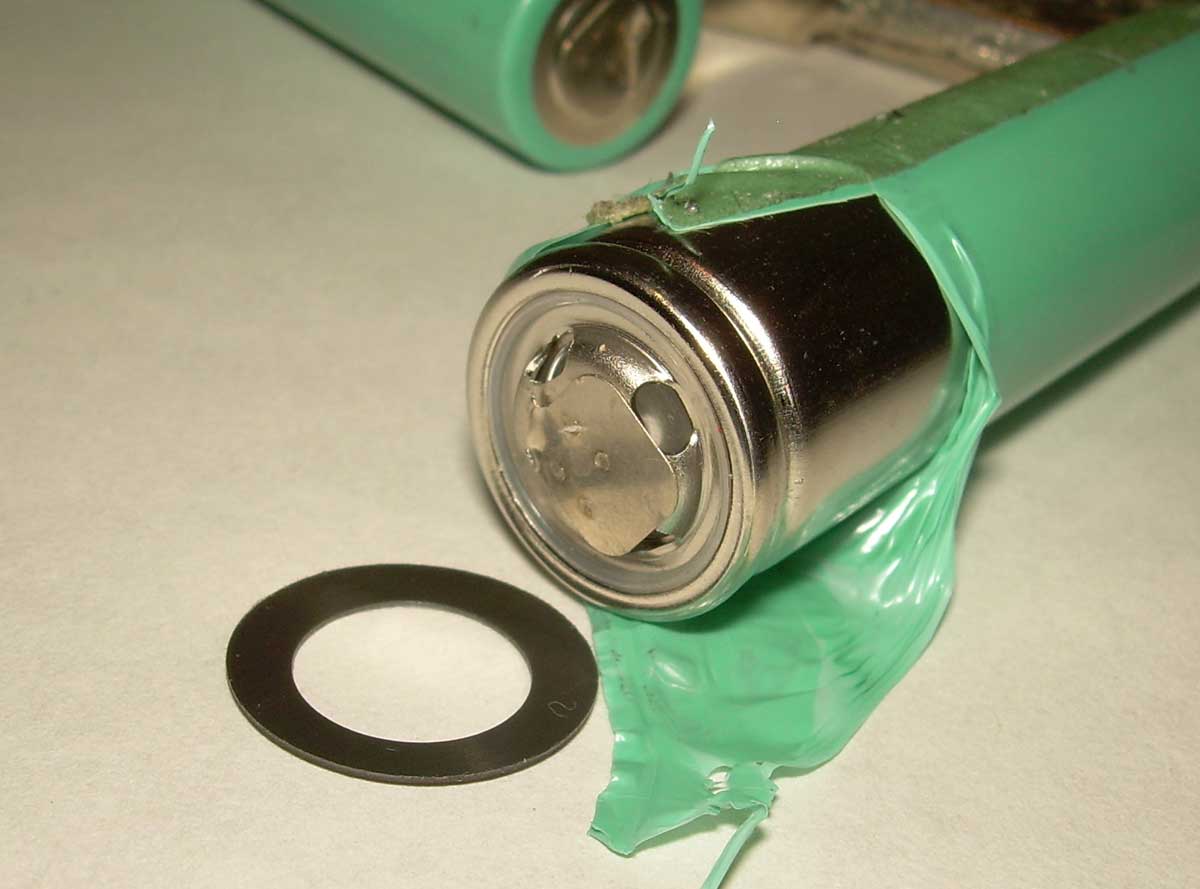

   А вот, собственно, несколько фотографий в подтверждение моей "теории" о том, что используемые в батарее Phenom-а аккумуляторы не имеют схемы защиты от перенапряжения:

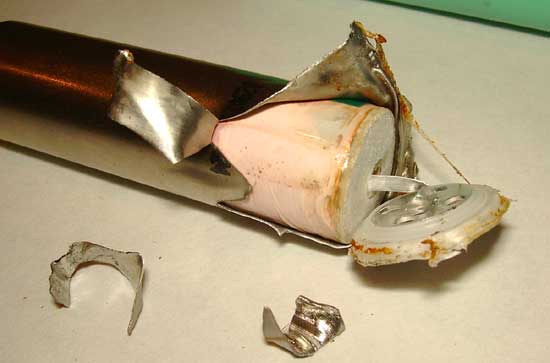

   Маленькое пояснение для тех "кто в танке" и не понимает о чём идёт речь: на последней фотографии, где вскрыт торец плюсового контакта аккумулятора, хорошо видно отсутствие маленькой круглой печатной платки с контроллером пере(недо)заряда аккумулятора.

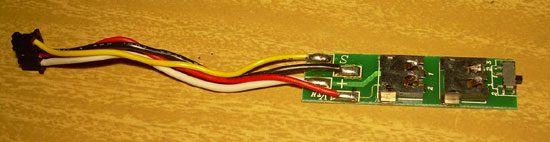

   Итак, вернёмся к батарее... К материнской плате напряжение от аккумуляторов (кроме самого контроллера заряда) подаётся через маленькую платку встроенную в поворотную "пластину" (не знаю, как её ещё назвать), к которой сама батарея и крепиться.

   Не обращайте внимания на то, что на фото, четыре контакта для подключения к батарее напаяны корявыми остатками провода - это от предыдущего владельца :)

   Сама же платка, не несёт никакой практической функции, осуществляя простой интерфейс между батареей и материнской платой компьютера.

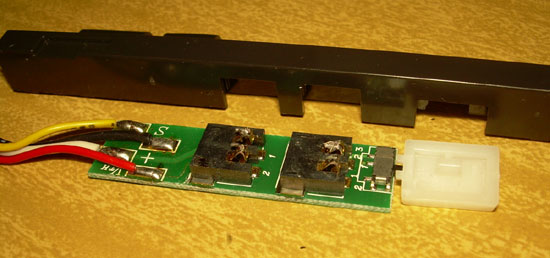

   Единственный элемент на этой платке - маленький переключатель, позволяющий отсекать напряжение от материнской платы. Единственное его практическое применение я вижу в том, чтобы отключать батарею от остальной электроники при длительном хранении компьютера.

YK aka 9219k, 08.11.2012г.
